一、石墨烯導熱膜的一般制備原理：

在石墨烯導熱膜生產過程中，一般通過 Hummers 法先將石墨粉氧化；然后將氧化石墨烯在離子水中超聲分散使其充分剝離得到氧化石墨烯漿料；再將氧化石墨漿料通過刮涂涂布機均勻的涂在鋼帶或者尼龍布等基材上，涂布厚度一般為 1mm～4mm；然后將涂有氧化石墨烯的送入烘箱進行烘干，形成氧化石墨烯薄膜，烘干后氧化石墨烯薄膜和基材進行物理分離；*后將氧化石墨烯薄膜進行氧化還原，*終得到石墨烯導熱膜。

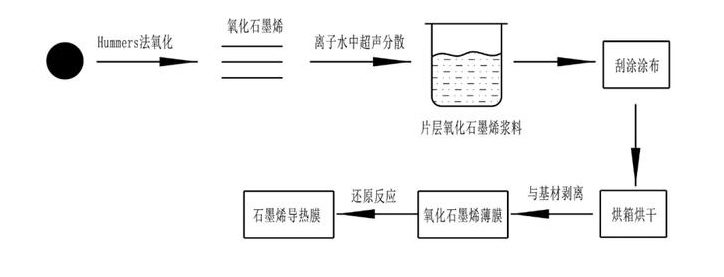

石墨烯導熱膜生產工藝過程：

二、氧化石墨烯的涂布工藝：

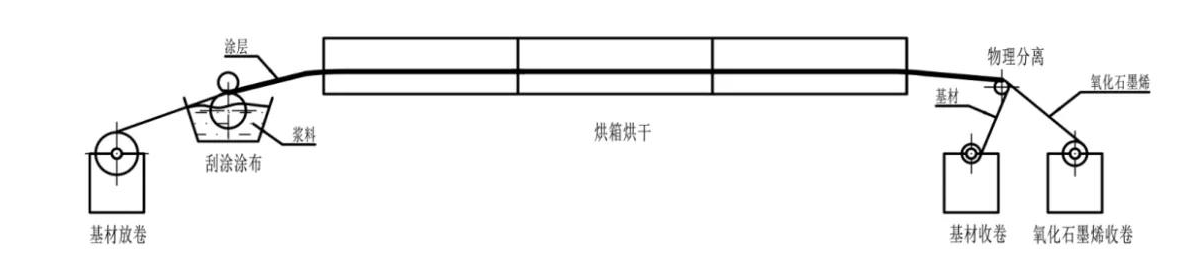

氧化石墨烯涂布工藝過程

氧化石墨烯涂布工藝：上圖所示，通過刮涂涂布將氧化石墨烯涂層涂覆于基材表面，帶入涂層的基材送入烘箱烘干，氧化石墨烯涂層在烘箱中烘干形成氧化石墨烯薄膜，烘干后氧化石墨烯薄膜與基材進行物理分離，分離后基材和氧化石墨烯分別收卷。

在氧化石墨烯涂布工藝中，氧化石墨烯以水性基作為溶劑，且固含量較小，生產過程中烘箱的烘干速率較低，一般情況下，烘干速率一般為 0.3m/min～0.5m/min。顯然，較低的烘干速率的已經制約了石墨烯導熱膜的生產效率，較低的烘干速率也使得石墨導熱膜的生產成本較高。
